PDH Series 100-200W
1、特性Features
l工業標準1/2磚
l寬電壓輸入
l高隔離電壓
l帶遙控和輸出調節功能
l高效率
2、輸入特性Input Characteristic
l電壓范圍……24 VDC（額定值） 18-36 VDC
48 VDC（額定值） 36-72 VDC
110 VDC （額定值） 66-154 VDC
3、輸出特性Output Characteristic
l電壓精度 …………………………………………………………………… ±2%
l電壓調整率（滿載） ………………………………………………………±0.5%
l負載調整率（20%-100%負載） …………………………………………±0.5%
l電壓調節……………………………………………………………………±10%
4、一般特性General Characteristic
l工作頻率…………………………………………………………………200-350 KHz
l隔離電阻 ……………………………………………………………… 200 MΩ
l絕緣強度
輸入-輸出 >1500 VDC
輸入-外殼 >1050 VDC
輸出-外殼 >500 VDC
l環境特性
工作基板溫度 （工業品） -40 - +100℃
儲存溫度 （工業品） -45 - +105℃
l 遙控端特性
正邏輯：高電平或懸空工作
輸出電壓遠端補償
5、標準型號MODELS
輸入電壓 (Vdc) | 輸入電壓（范圍） | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波Pk-pk(mv) | 效率(Typ) | 型號Models | |
單路 | 24 | 18-36 | 3.3 | 30.3 | 80 | 86% | PDH100-24S3.3 |
24 | 18-36 | 05 | 20 | 100 | 87% | PDH100-24S05 | |
24 | 18-36 | 12 | 8.33 | 120 | 88% | PDH100-24S12 | |
48 | 36-72 | 05 | 20 | 100 | 87% | PDH100-48S05 | |
48 | 36-72 | 12 | 12.5 | 120 | 88% | PDH150-48S12 | |
110 | 66-154 | 12 | 12.5 | 120 | 88% | PDH150-110S12 | |
110 | 66-154 | 24 | 6.25 | 200 | 88% | PDH150-110S24 | |
110 | 66-154 | 48 | 4.16 | 300 | 89% | PDH200-110S48 |

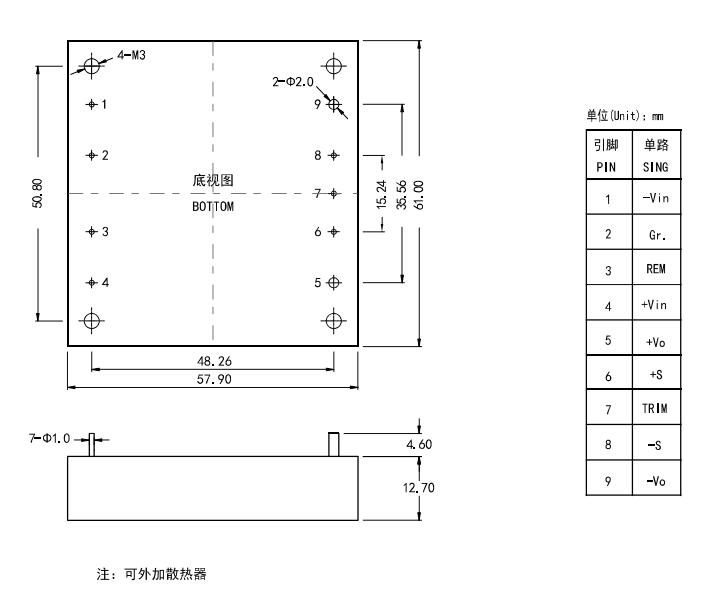

6、產品尺寸及引腳定義
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司 025-52235946
