特性
?高低電壓輸入可選
?2倍電壓輸入
?輸出短路保護
?安裝方便
?散熱效果好
?高可靠性，長壽命設計
條件： 除特殊指定外，所有參數測試條件為：室溫25℃，標稱輸入電壓，純阻性標稱負載。
輸入特性
電壓范圍
12 VDC (額定值): 9~18 VDC
24 VDC (額定值): 18~ 36 VDC
48 VDC (額定值): 36~ 72 VDC
110 VDC (額定值): 66~ 154 VDC
600 VDC (額定值): 400~ 800 VDC
輸出特性
?電壓精度 ……………… ±2%
?電壓調整率 (主路) ……….........……… ±0.5%
?負載調整率 (主路) ………........…..........±0.5%
?電流限制點 ........................ ................... 120% （Typ）
?輸出電流 …………………………………5-40A 任選
?輸出電壓 …………………………………5-48V 可選
?功率 ……………………………………………200-300W
一般特性
?工作頻率 …………………… 100-200 KHz
?絕緣電阻 …………………… 200 MΩ
? 絕緣強度
?輸入-輸出: >1500vdc
?輸入-外殼: >1050vdc
?輸出-外殼: >500vdc
? 環境特性
?工作殼溫 ………工業品: -25-85℃
軍 I: -40-85℃
?存儲溫度 ……………………工業品: -45~ +105℃
軍 溫: -55-85℃
保護特性
輸入欠壓保護 輸出過流保護
輸出過壓保護 輸出短路保護
過溫保護
型號
輸入電壓 | 輸入電壓范圍 | 輸出電壓(V) | 輸出電流(A) | 紋波 | 效率 (Typ) | 型號 | |
單路 | 24 | 18-36 | 24 | 12.5 | 200 | 89% | PDB300-24S24-N1 |
48 | 36-72 | 24 | 12.5 | 200 | 89% | PDB300-48S24-N1 | |
110 | 66-154 | 12 | 25 | 120 | 88% | PDB300-110S12-N1 | |
110 | 66-154 | 24 | 12.5 | 200 | 89% | PDB300-110S24-N1 | |
600 | 400-800 | 24 | 12.5 | 200 | 89% | PDB300-600S24-N1 | |
雙路 | 24 | 18-36 | 05&12 | 10&10 | 80&120 | 84% | PDB170-24D05&12-N1 |
24 | 18-36 | 05&24 | 10&5 | 100&200 | 84% | PDB170-24D05&24-N1 | |
24 | 18-36 | 12&24 | 8&4 | 120&200 | 85% | PDB200-24D12&24-N1 | |
說明1：輸出紋波噪聲（峰值-峰值）采用的是75-76頁附錄四模塊電源測試說明
說明2：僅列出典型型號，其它型號，請確定功率、輸入電壓及輸出電壓，致電我公司 025-52235946

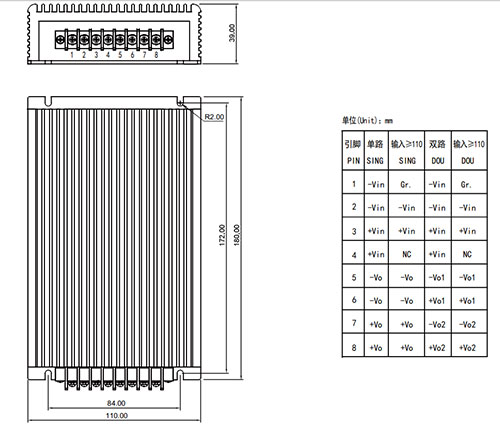

外型尺寸與引腳定義
