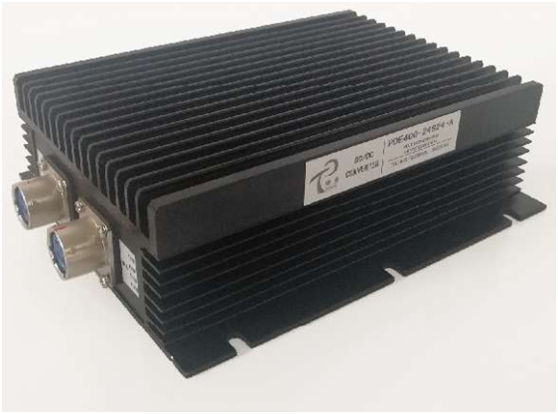

PDE-A Series 150-400W
作者：（www.www.raypartyrental.com） 發布于：2019/5/22 16:21:01 點擊量：
PDE-A Series 150-400W
特性Feature
l輸入π型濾波
l大電流，大功率輸出
l高可靠性，長壽命設計
l功率覆蓋范圍廣，便于升級
l安裝方便
l滿載負荷效率可達90%
輸入特性Iut Characteristic
l電壓范圍 ……12 VDC （額定值） 9-18 VDC 110 VDC（額定值） 66-154 VDC
18VDC （額定值） 9-36 VDC 600 VDC（額定值）400-800 VDC
24 VDC （額定值） 18-36 VDC
輸出特性Output Characteristic
l電壓精度 …………………………………………………………………… ±2%
l電壓調整率（主路） ………………………………………………………±0.5%
l負載調整率（主路） ………………………………………………………±0.5%
l電流限制點…………………………………………………………………120%(Typ)
l輸出電流……………………………………………………………………5-30A任選
l輸出電壓 ………………………………………………………………….....5-40V
l功率 ………………………………………………………………………..150-400W
一般特性General Characteristic
l工作頻率…………………………………………………………………100-200 KHz
l隔離電阻 ………………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500 VDC
輸入-外殼 >1050 VDC
輸出-外殼 >500 VDC
l環境特性
工作殼溫 （工業品） -25 - +85℃
（軍Ⅰ） -40 - +85℃
（軍Ⅱ） -55 - +85℃
儲存溫度（工業品） -45 - +105℃
（專用）-55 - +105℃
PDE-A Series 150-400W
型號MODELS
輸入電壓(Vdc) | 輸入電壓（范圍） | 輸出電壓 (Vdc) | 輸出電流 (A) | 紋波 Pk-pk(mv) | 效率(Typ) | 型號 |
|
單路 | 12 | 9-18 | 12 | 16.67 | 120 | 84% | PDE200-12S12-A |
12 | 9-18 | 24 | 12.5 | 200 | 84% | PDE300-12S24-A |
|
18 | 9-36 | 24 | 6.25 | 200 | 84% | PDE150-18S24- A |
|
24 | 18-36 | 12 | 33.3 | 120 | 88% | PDE400-24S12-A |
|
24 | 18-36 | 24 | 16.67 | 200 | 89% | PDE400-24S24- A |
|
110 | 66-154 | 12 | 33.3 | 120 | 88% | PDE400-110S12-A |
|
110 | 66-154 | 24 | 16.67 | 200 | 89% | PDE400-110S24- A |
|
110 | 66-154 | 48 | 8.3 | 300 | 90% | PDE400-110S48- A |
|
600 | 400-800 | 24 | 12.5 | 200 | 90% | PDE300-600S24-- A |
|
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司025-52636416
